在大幅面、多振鏡金屬3D打印設備迅速普及的今天，振鏡校準精度已經從“可用”走向“要好用、要好控”。以往靠手工打樣、經驗調點，不僅費時費料，還很難形成可追溯的量化數據——設備交付、產線驗收、工藝優化都被“看不見的誤差”拖了后腿。
為解決這一痛點，中科煜宸推出高精度、高效率3D打印便攜式振鏡自校準系統 RC-CAB（Raycham Calibration的縮寫），集成硬件平臺與專用軟件，一套系統即可完成振鏡點位檢測、振鏡精度誤差評估和自動校準參數生成，并且能夠做到一次掃描、一次求解、一次校準到位，為金屬增材制造裝備提供“即插即用”的標定能力。

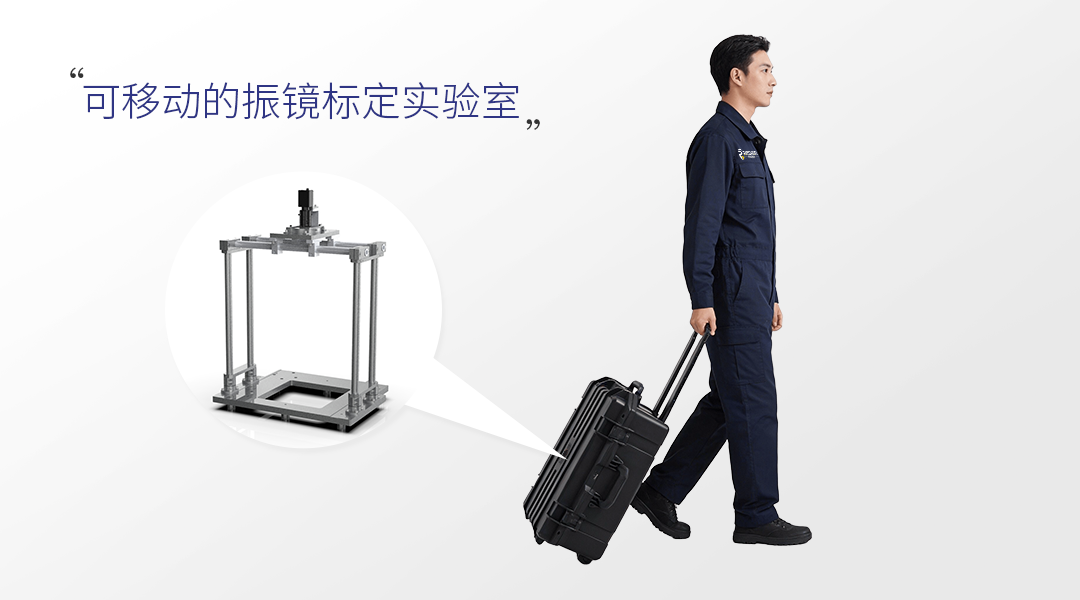

硬件即平臺
可移動的振鏡標定實驗室
RC-CAB硬件系統采用一體化便攜框架設計，包括：
大尺寸高穩定度標靶平臺，可覆蓋主流大幅面SLM加工區域；
高分辨率視覺傳感器，實現全幅面高精度采集；
連接上位機后，即可加載不同設備的標定任務，快速切換機型。整套系統像一臺“可移動的振鏡標定實驗室”，可放在工藝研發實驗室使用，也可隨工程師一起進廠，實現設備交付、售后巡檢時的現場快速標定。
軟件可視化
校準過程從“黑盒”到“透明”
RC-CAB軟件系統 將復雜的校準流程可視化、標準化，其核心功能包括：
一鍵采集：導入打印任務或標定文件，自動控制振鏡掃描標靶，采集全場點位圖像；
自動識別與擬合：軟件自動識別標靶圓孔/特征點，完成亞像素級定位與坐標轉換；

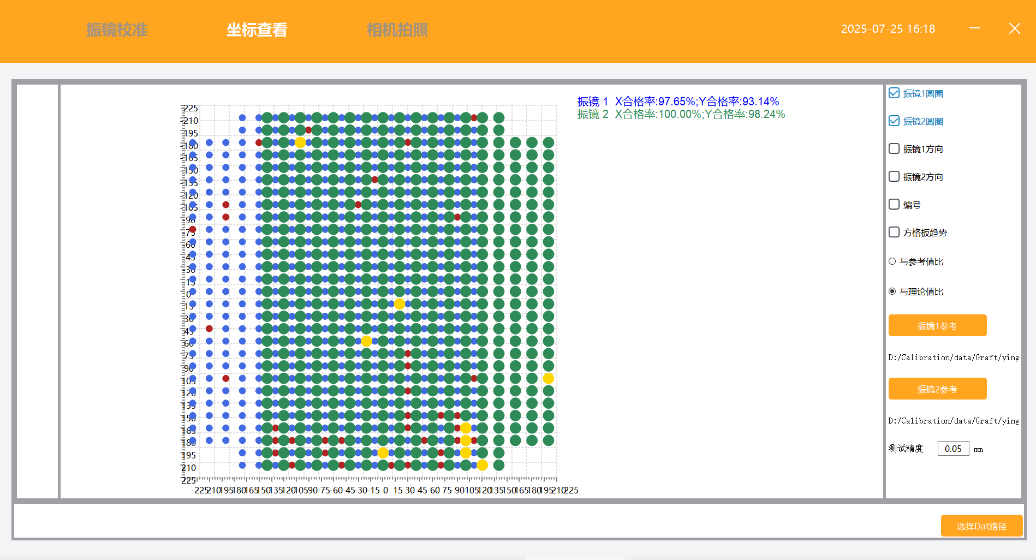

坐標查看：在“坐標查看”界面，以散點圖方式展示各振鏡在X/Y方向的點位偏差情況；
結果對比與分層顯示：可按振鏡編號、區域、誤差閾值篩選，直觀對比不同振鏡、不同區域的表現。
在實際測試中，軟件會自動統計各振鏡在X、Y方向的點位合格率，并以不同顏色和點徑標記誤差大小，讓工程師一眼看到“哪里好、哪里需要調”。
高精度與高效率
1. 高精度
中科煜宸自研RC-CAB系統目前誤差穩定控制在±0.05mm范圍內，平均校準精度≥95%。
通過大面積高密度標靶布局，實現對整個加工面的細粒度覆蓋；
圖像算法支持精確亞像素定位與幾何擬合，系統可分辨細小的拼接誤差；
支持多振鏡、多區域拼接誤差統一評估和補償參數輸出，為后續工藝開發和設備出廠質檢提供量化依據。
2. 高效率
人工檢測需要多次并且重復校準，整套流程需要10-15小時。使用該振鏡自校準系統可以使校準流程壓縮至1個小時以內。
傳統人工打點驗證往往需要半天甚至更久，而該系統可以在一次掃描中完成成百上千個點的檢測；
軟件自動完成數據處理與統計，大幅減少人工量測和記錄時間。
校準結果可直接形成報告，便于設備交付、第三方驗收以及長期質量追溯。
中科煜宸便攜式振鏡自校準系統，把以往依賴經驗的“手藝活”，升級為數據驅動的“標準流程”。無論是設備制造商、工藝研發團隊，還是終端用戶，都可以借助這套系統，讓振鏡校準過程真正做到“看得見、校得快、校得準”。目前，該系統已在中科煜宸 RS450D、RM450A、RS320D等系列規格SLM設備上完成充分驗證，為設備在航空航天等軍工應用，以及模具制造、3C 等民生場景中的穩定交付與高一致性生產提供了堅實支撐。
